Wärmebrücken mit Thermografie erkennen: Der definitive Vor-Ort-Check

Haben Sie sich schon einmal gefragt, warum die Heizkosten im Winter so hoch sind, obwohl die Dämmung eigentlich in Ordnung sein sollte? Oft liegt das Problem nicht an der Dicke der Isolierung, sondern an versteckten Schwachstellen. Diese sogenannten Wärmebrücken sind Stellen im Gebäude, an denen Wärme schneller nach außen dringt als im umliegenden Bereich. Sie sind unsichtbar für das bloße Auge, aber sie kosten bares Geld und können zu Schimmel führen. Die Lösung dafür ist ein präziser Vor-Ort-Check mit Hilfe der Gebäudethermografie.

In diesem Artikel zeigen wir Ihnen genau, wie diese Technik funktioniert, was Sie bei einem Termin beachten müssen und welche Ergebnisse wirklich vertrauenswürdig sind. Wir gehen dabei tiefer als nur oberflächliche Erklärungen und liefern Ihnen das nötige Wissen, um einen kompetenten Experten zu finden und die Ergebnisse richtig zu deuten.

Was genau ist Thermografie?

Thermografie ist ein bildgebendes Verfahren, das auf der Detektion von Infrarotstrahlung basiert. Jedes Objekt, dessen Temperatur über dem absoluten Nullpunkt liegt, sendet elektromagnetische Strahlung aus. Spezielle Wärmebildkameras fangen diese unsichtbare Strahlung ein und wandeln sie in elektrische Signale um. Das Ergebnis ist ein sogenanntes Thermogramm, also ein sichtbares Bild, in dem verschiedene Temperaturen durch Farben dargestellt werden.

Typischerweise sehen rote oder weiße Bereiche warm aus, während blaue, violette oder schwarze Zonen kälte anzeigen. Gelbe und grüne Töne repräsentieren mittlere Temperaturen. Dieser Farbcode macht es möglich, Temperaturunterschiede sofort zu erkennen, ohne dass man komplizierte Zahlenwerte lesen muss. Die Kameras arbeiten meist im Wellenlängenbereich zwischen 8 und 14 Mikrometern, da hier die Atmosphäre am wenigsten stört und die Auflösung hoch ist.

Wie entstehen Wärmebrücken?

Wärmebrücken sind keine Fehler im herkömmlichen Sinne, sondern physikalische Gegebenheiten. Sie treten dort auf, wo Baumaterialien mit unterschiedlicher Wärmeleitfähigkeit aufeinandertreffen oder wo die Baukonstruktion unterbrochen wird. Stellen Sie sich vor, Sie haben eine gut gedämmte Wand. An einer Stelle geht jedoch ein Stahlbetonbalken durch diese Wand hindurch. Stahl leitet Wärme viel besser als Dämmmaterial. Dadurch entweicht an dieser Stelle mehr Wärme nach außen.

Häufige Ursachen für solche Brücken sind:

• Risse im Putz oder Fugen zwischen Fensterrahmen und Mauerwerk
• Übergänge von Außenwänden zum Dach oder zur Decke
• Hohlräume um Elektroinstallationen oder Wasserrohre
• Betonstützen oder Balkenköpfe, die in die Fassade ragen
• Mangelnde Dämmung an Rollladenkästen

An diesen Stellen sinkt die Oberflächentemperatur der Innenwand ab. Wenn warme, feuchte Raumluft auf diese kalte Fläche trifft, kondensiert die Feuchtigkeit. Das ist der perfekte Nährboden für Schimmelpilze. Ein früher Erkennungsprozess kann hier teuer werdende Sanierungen verhindern.

Qualitative vs. Quantitative Thermografie

Nicht jeder Check ist gleichwertig. Es gibt zwei Hauptansätze, wie Thermografen vorgehen. Der Unterschied liegt in der Genauigkeit und dem Aufwand.

Für einen reinen „Vor-Ort-Check“ reicht oft die qualitative Methode. Sie zeigt Ihnen visuell, wo die Probleme liegen. Wenn Sie jedoch planen, eine massive energetische Sanierung durchzuführen oder ein offizielles Gutachten für Fördermittel benötigen, ist die quantitative Variante unverzichtbar. Hier werden Referenzthermometer verwendet, um die Kameras exakt zu kalibrieren, und es werden detaillierte Berechnungen angestellt.

Vorbereitung ist alles: Bedingungen für den Check

Eine Thermografie ist kein spontanes Hobbyprojekt. Damit die Bilder aussagekräftig sind, müssen bestimmte Rahmenbedingungen erfüllt sein. Ignorieren Sie diese Regeln, und die Ergebnisse sind wertlos - oder schlimmer noch, irreführend. Ein schlechtes Bild kann falsche Reparaturen auslösen.

Die wichtigste Regel lautet: Es muss einen deutlichen Temperaturunterschied zwischen innen und außen geben. Idealerweise sollten mindestens 10 bis 15 Grad Differenz herrschen. Das bedeutet konkret:

1. Heizen: Heizen Sie Ihr Haus mindestens 7 bis 10 Tage vor dem Termin konstant auf mindestens 20 Grad Celsius. Vermeiden Sie plötzliche Temperaturschwankungen kurz vor dem Messzeitpunkt.
2. Wetter: Wählen Sie einen bewölkten, windstillen Tag. Direkte Sonneneinstrahlung erwärmt die Fassade ungleichmäßig und verfälscht die Bilder komplett. Regen oder Schnee sind ebenfalls tabu, da sie die Oberfläche kühlen.
3. Nachtzeit: Die beste Zeit für Außenaufnahmen ist oft die Nacht oder die frühen Morgenstunden, wenn die Sonne nicht gestört hat und die Temperatur stabil ist.
4. Lüften: Lüften Sie am Tag des Checks kaum bis gar nicht. Zugluft kühlt lokale Bereiche ab und erzeugt künstliche „Kälteinseln“.

Ein professioneller Thermograf wird diese Bedingungen prüfen. Wenn er kommt und die Sonne scheint oder der Wind stark weht, sollte er den Termin verschieben. Akzeptieren Sie keine Kompromisse bei der Datenerfassung.

Der Ablauf des Vor-Ort-Checks

Wenn Sie den Termin vereinbart haben, läuft der Check typischerweise in mehreren Schritten ab. Erstens bespricht der Experte mit Ihnen die Vorerkenntnisse. Gibt es bekannte Baufehler? Wo haben Sie bereits Feuchtigkeit bemerkt? Diese Informationen helfen ihm, gezielt nach bestimmten Mustern zu suchen.

Dann beginnt die eigentliche Aufnahme. Der Thermograf geht um das gesamte Gebäude herum. Er fotografiert alle vier Himmelsrichtungen. Aber er stoppt nicht dort. Er fokussiert sich auf Details:

• Fenster- und Türanschlüsse
• Deckenanschlüsse an Außenwänden
• Balkonunterseiten
• Kniestockbereiche
• Stellen, wo Rohre durch die Wand führen

Moderne Multispektralkameras bieten heute mehr Spektralinformationen als einfache Infrarotkameras. Das ermöglicht präzisere Diagnosen. Der Experte passt den Emissionsgrad der Kamera an das jeweilige Material an. Beton hat einen anderen Emissionsgrad als Holz oder Glas. Wird dieser Wert falsch eingestellt, sind die Temperaturangaben falsch.

Neben den Außenaufnahmen können auch Innenaufnahmen gemacht werden. Diese decken andere Probleme auf: Undichte Fenster, schlechte Abdichtungen oder sogar nasse Dämmung innerhalb der Wand, die von außen nicht sichtbar ist. Feuchte Stellen sind in der Regel kälter als trockene Bereiche, weil die Verdunstungskälte wirkt.

Ergebnisse interpretieren: Was bedeuten die Farben?

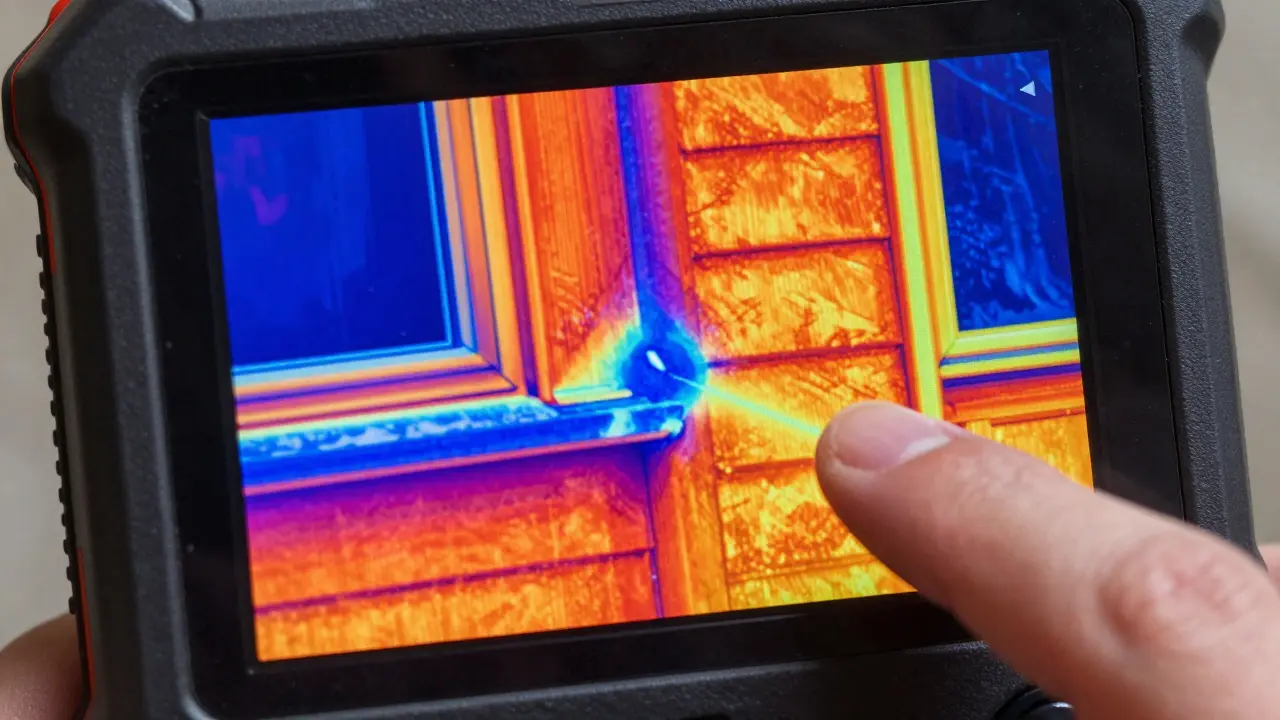

Nach der Messung erhalten Sie einen Bericht mit Thermogrammen. Wie lesen Sie diese richtig? Suchen Sie nach Farbverläufen, die nicht zur Struktur passen. Eine gleichmäßige graue Wand sollte auch im Wärmebild gleichmäßig grau sein. Taucht plötzlich ein roter Fleck auf, der keinem sichtbaren Element entspricht, ist das verdächtig.

Beachten Sie folgende Muster:

• Kalte Linien an Fensterrahmen: Deutet auf fehlenden Schaum oder schlechten Anschluss hin.
• Kalte Ecken im Raum: Klassische Wärmebrücke an der Ecke von zwei Außenwänden.
• Unregelmäßige Muster in der Fassade: Kann auf Hohlstellen im Putz oder fehlende Dämmung an einzelnen Steinen hindeuten.
• Kühle Streifen unter Decken: Oft ein Zeichen für mangelnde Dämmung im Dachgeschoss.

Ein guter Bericht enthält nicht nur Bilder, sondern auch eine textliche Bewertung. Der Experte sollte erklären, ob der gefundene Befund kritisch ist oder eher harmlos. Nicht jede kleine Abweichung ist ein Grund zur Panik. Erfahrungswerte sind hier entscheidend.

Vorteile gegenüber anderen Methoden

Warum nicht einfach einen Blower-Door-Test machen? Beide Methoden haben ihre Berechtigung, aber sie messen unterschiedliche Dinge. Ein Blower-Door-Test misst die Luftdichtheit des Hauses. Er sagt Ihnen, wie viel Luft ungewollt nach draußen strömt. Thermografie hingegen visualisiert den Wärmefluss durch die Bauteile selbst.

Die Thermografie bietet den großen Vorteil der direkten, bildlichen Darstellung. Sie sehen genau, wo das Problem ist. Bei einer reinen Berechnung des U-Werts oder einer Analyse der Energieverbrauchsanalysen bleibt vieles theoretisch. Mit dem Thermogramm in der Hand können Sie Ihrem Handwerker genau zeigen: „Hier fehlt die Dämmung.“ Das spart Zeit bei der Suche nach dem Fehler und vermeidet unnötige Demontagearbeiten.

Zudem kann die Thermografie auch andere Probleme aufdecken, die nichts mit der Dämmung zu tun haben. Zum Beispiel kann sie Strömungseffekte in Heizungsrohren sichtbar machen. Ist ein Heizkörper nur halb warm? Die Kamera zeigt sofort, ob das Problem an der Pumpe, an einer Verstopfung oder an der Einstellung liegt.

Kosten und Wirtschaftlichkeit

Wie viel kostet so ein Check? Die Preise variieren je nach Größe des Gebäudes und dem Umfang der Dienstleistung. Für ein Einfamilienhaus liegen die Kosten für eine qualitative Untersuchung oft zwischen 300 und 600 Euro. Quantitative Gutachten können deutlich teurer sein, leicht über 1.000 Euro.

Ist das Geld wert? Betrachten Sie die Einsparpotenziale. Wenn Sie eine Wärmebrücke finden und beheben, senken Sie nicht nur die Heizkosten. Sie schützen Ihre Gesundheit vor Schimmel und erhöhen den Wert Ihrer Immobilie. In vielen Fällen amortisiert sich die Investition in die Thermografie bereits nach wenigen Jahren durch die gesparte Energie. Zudem gibt es in Österreich und Deutschland oft Förderprogramme für energetische Sanierungen, die auch die Kosten für die Diagnostik teilweise erstatten können. Informieren Sie sich bei Ihrer lokalen Bank oder Energieagentur.

Fazit: Handeln statt raten

Wärmebrücken sind stille Energiefresser. Sie bleiben lange unbemerkt, bis der Schaden entstanden ist. Ein Vor-Ort-Check mit Thermografie ist das effektivste Werkzeug, um diese Schwachstellen sichtbar zu machen. Achten Sie auf qualifizierte Experten, bereiten Sie das Haus richtig vor und lassen Sie sich die Ergebnisse genau erklären. So investieren Sie in ein gesundes, energieeffizientes Zuhause.
